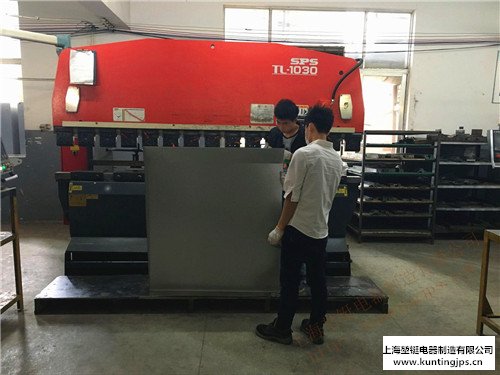

鈑金加工只是對金屬材料進(jìn)行折彎、壓鉚、焊接等一系列處理的工藝。下面針對鈑金加工中折彎工藝所遇到的問題和解決辦法。

問題一：折彎邊不平直,尺寸不穩(wěn)定 原因：

1、設(shè)計工藝沒有安排壓線或預(yù)折彎

2、材料壓料力不夠

3、凸凹模圓角磨損不對稱或折彎受力不均勻

4、高度尺寸太小

解決辦法：

1、設(shè)計壓線或預(yù)折彎工藝

2、增加壓料力

3、凸凹模間隙均勻、圓角拋光

4、高度尺寸不能小于最小極限尺寸

問題二：工件折彎后外表面擦傷 原因：

1、原材料表面不光滑

2、凸模彎曲半徑太小

3、彎曲間隙太小

解決辦法：

1、提高凸凹模的光潔度

2、增大凸模彎曲半徑

3、調(diào)整彎曲間隙

問題三：彎曲角有裂縫 原因：

1、彎曲內(nèi)半徑太小

2、材料紋向與彎曲線平行

3、毛坯的毛刺一面向外

4、金屬可塑性差

解決辦法：

1、加大凸模彎曲半徑

2、改變落料排樣

3、毛刺改在制件內(nèi)圓角

4、退火或采用軟性材料

問題四：彎曲引起孔變形  原因：

采用彈壓彎曲并以孔定位時彎臂外側(cè)由于凹模表面和制件外表面摩擦而受拉，使定位孔變形。

解決辦法：

1、采用形彎曲

2、加大頂料板壓力

3、在頂料板上加麻點格紋，以增大摩擦力防止制件在彎曲時滑移

問題五：彎曲表面擠壓料變薄 原因：

1、凹模圓角太小

2、凸凹模間隙過小

解決辦法：

1、增大凹模圓角半徑

2、修正凸凹模間隙

問題六：制件端面鼓起或不平 原因：

1、彎曲時材料外表面在圓周方向受拉產(chǎn)生收縮變形，內(nèi)表面在圓周方向受壓產(chǎn)生伸長變形，因而沿彎曲方向出現(xiàn)撓曲端面產(chǎn)生鼓起現(xiàn)象。

解決辦法：

1、制件在沖壓最后階段凸凹模應(yīng)有足夠壓力

2、做出與制件外圓角相應(yīng)的凹模圓角半徑

3、增加工序完善

問題七：凹形件底部不平 原因：

1、材料本身不平整

2、頂板和材料接觸面積小或頂料力不夠

3、凹模內(nèi)無頂料裝置

解決辦法：

1、校平材料

2、調(diào)整頂料裝置,增加頂料力

3、增加頂料裝置或校正

4、加整形工序

問題八：彎曲后兩邊對向的兩孔軸心錯移 原因：

材料回彈改變彎曲角度使中心線錯移

解決辦法：

1、增加校正工序

2、改進(jìn)彎曲模結(jié)構(gòu)減小材料回彈

問題九：彎曲后不能保證孔位置尺寸精度

上海堃鋌電器制造有限公司

http://www.kuntingjps.cn

承接鈑金加工：
激光切割、精密鈑金、沖孔網(wǎng)板、機殼機柜、標(biāo)識標(biāo)牌公告欄制作加工及設(shè)計。
